1, grunnleggende definisjon og strukturell sammensetning
1.1 Oversikt overAC 90 kabel
AC 90 (pansret kabel 90 grader C) er en pansret kabel med aluminium med et papir- eller polymerisolasjonslag mellom dens ledere . Det inkluderer ikke en ekstra bakketråd, men er en del av jordtrådsløyfen gjennom kabelens rustningslag . det er vanlig i innvendig tørrmiljø eller beskyttelse
1.2 Oversikt overMC -kabel
MC (Metal CAD) -kabel er en type multi -lederkabel med en metallskjede, vanligvis inkludert en isolert jordingstråd, som har en mer komplett struktur og er egnet for mer komplekse og utsatte miljøer . MC Metal Cable er mye brukt i industrielle, kommersielle og boligbyggesystem
2, sammenligningstabell med AC 90 kabel ogMC Metal kledd kabel
| Sammenlign TTEM | AC90 kabel | MC -kabel |
| Fullt navn | Pansret kabel 90 grader | Metallkledd kabel |
| Rustningstype | Sammenlåst aluminiums rustning | Aluminium eller stål rustning |
| Lederstruktur | Kobberleder eller aluminiumsleder | Kobberleder eller aluminiumsleder |
| Jordingstrådkonfigurasjon | Vanligvis er det ingen uavhengig jordingstråd, og er avhengig av rustning som jordingsledning | Inkludert uavhengig isolert jordingstråd |
| driftstemperatur |
Maksimalt 90 grader C | Opptil 90 grader C (det er også 105 grader C høye temperaturmodeller tilgjengelig) |
| Installasjonsmiljø | Tørre og beskyttede områder (for eksempel innsiden av suspenderte tak) | Tørre, fuktige og utsatte områder (for eksempel gulv og vegger) |
| Motstand mot mekanisk sjokk | sterkere | Mer sterkere, egnet for eksponering og industrielle applikasjoner |
| Korrosjonsmotstandsevne | svak | Valgfrie modeller med ytre beskyttelseslag mot korrosjon |
| Installasjonsfleksibilitet | god | Bedre, mer tilpasningsdyktig |
| Standarder | CSA C22.2 Nei . 51 | CSA C22.2 NO . 51, NO . 230, UL 1569 |
| Krav til grunnkontinuitetstesting | Strengere (rustningskrav) | Uavhengig jordingstråd er lett å oppdage og vedlikeholde |
| Typiske applikasjonsscenarier | Innendørs ledninger og suspenderte tak i kommersielle bygninger | Industrielle fasiliteter, strømforsyning av boliger, utstyrsforbindelse |
3, Strukturell sammensetningsanalyse av AC90 Wire og MC Wire
3.1 AC 90 Wire Structure
Leder: Vanligvis en myk kobber- eller aluminiumsleder;
Isolasjonslag: termoplastisk PVC eller XLPE -materiale; Som T90 -ledning, RW90 Wire
Isolasjonslag: polyesterbånd eller papirlag;
Armorlag: Aluminiums sammenlåsende stripe rustning;
Ingen uavhengig jordingstråd: rustningslaget fungerer også som en jordingsti .

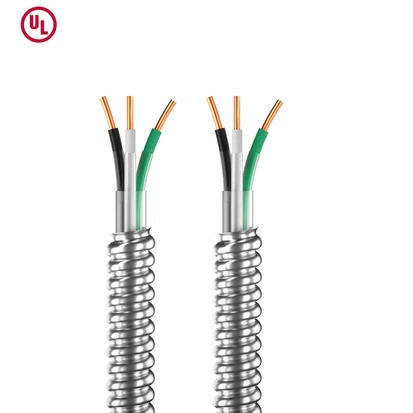

3.2 MC elektrisk ledningStruktur
Leder: kobber eller aluminium;
Isolasjonslag: termosetting eller termoplastisk isolasjon, for eksempel thhn wire, xhhw wire;
Fyllingslag: brukt til strukturell stabilitet;
Armorlag: aluminium eller stållåsende tape;
Jordtråd: Minst en grønn eller grønn/gul isolert jordingsleder .
4, sammenligning av teknisk ytelse mellomAC90 WireogMC Wire
4.1 Elektrisk ytelse
MC-kabel er overlegen AC 90-ledning når det gjelder jordingskontinuitet og elektrisk sikkerhet på grunn av den uavhengige jordingstråden . spesielt i store industrielle elektrisitetsscenarier, det kan bedre oppfylle kravene til høyere sikkerhetsnivå .
4.2 Termisk ytelse
De to er omtrent de samme i nominell temperatur (90 grader C), men MC -kabler kan velge høye temperaturbestandige 105 graders C -modeller i henhold til forskjellige isolasjonsmaterialer, som er egnet for høyere varmebelastningsområder .}}
4.3 Mekaniske egenskaper
MC elektrisk ledning er utstyrt med metallrustning, som har sterk påvirkningsmotstand og er egnet for miljøer som krever utsatte ledninger eller kan bli påvirket av eksterne krefter . AC 90 kabler er mer egnet for miljøer med lavere mekaniske beskyttelseskrav, for eksempel rørledninger og tak .}}}}}}}}}}}}}}}}
5, installasjonsmetode og standardspesifikasjoner
5.1 Installasjonsmetode
AC 90 Kabel: Vanligvis brukt for innendørs eksponert installasjon og installasjon i suspenderte tak, bør spesiell oppmerksomhet rettes mot kontinuiteten og påliteligheten til jordingstilkoblingen .
MC -kabel: Passer for forskjellige leggemetoder, inkludert eksponert legging, nedgravd legging, tråd i rør og bruk på å bygge yttervegger, med sterk fleksibilitet .
5.2 Utførelsesstandarder
AC 90 Wire: I samsvar med kanadisk standard CSA C22.2 NO . 51;
MC Wire: I samsvar med UL 1569, CSA C22 . 2 NO . 230, og er også i samsvar med NEC (National Electrical Code) forskrifter for installasjon i klasse I og II -områder.
6, bruksmiljøet og typiske applikasjoner av AC 90 kabel og MC -kabel
| Søknadsmiljø | Anbefalt kabeltype | Årsak beskrivelse |
| Suspendert tak, tørt område | AC 90 kabel | Lave kostnader, enkel struktur og enkel installasjon |
| Industrial Manufacturing Workshop | MC -kabel | Ground Wire Independent, Safe and pålitelig, korrosjonsbestandig |
| Medisinsk/skole/laboratorium | MC -kabel | Krever høy jordingssikkerhet og fleksible ledninger |
| Midlertidig strømkabling | MC -kabel | Gjenbrukbar og svært motstandsdyktig mot mekanisk skade |
| Innendørs ledninger i leiligheter eller kommersielle områder | AC 90 kabel | Rimelig kostnadskontroll for å imøtekomme grunnleggende sikkerhetsbehov |
| Fuktig eller kjemisk miljø | MC -kabel | (Anti korrosjonsmodell) Hylsen er motstandsdyktig mot kjemisk korrosjon og egnet for fuktige og etsende områder |
7, Fordeler og ulemper med AC90 -ledning ogMC Metal kledd kabel
Fordeler og ulemper medAC 90 kabel
fordel:
Lave kostnader;
Rustningslaget gir viss mekanisk beskyttelse;
Enkel installasjon;
Passer for tørre miljøer i de fleste kommersielle bygninger .
Ulemper:
Ingen uavhengig jordingstråd, jordingens ytelse avhenger av rustningstilkobling;
Ikke egnet for fuktige eller utsatte miljøer;
Jording kontinuitetstesting er kompleks .
Fordeler og ulemper medMC -kabel
fordel:
Inneholder uavhengige jordingsledere, høy sikkerhet;
Fleksibel installasjon og sterk miljømessig tilpasningsevne;
Sterk motstand mot korrosjon og mekanisk innvirkning;
I samsvar med flere elektriske og byggekoder .
Ulemper:
Høye kostnader;
Vekten er relativt stor, og en større støttestruktur er nødvendig for ledninger .
