UL Type PLTC / ITC Tray Fieldbus / Profibus PA 300V-kabel er en profesjonell busskabel designet spesielt for digital kommunikasjon i industriell prosessautomatisering. Den har en uavhengig tvunnet-par skjermingsstruktur, som effektivt motstår interferens. Den oppfyller også installasjonsspesifikasjonene til UL PLTC og ITC, er egnet for kabelbakker og instrumentkretser, og oppfyller fullt ut Foundation Fieldbus H1 og Profibus PA-systemstandarder, og sikrer pålitelig tilkobling og langsiktig stabil drift av feltutstyr.
Søknad
Feltbuss/Profibus PA PLTC/ITC kabler
Upansrede PLTC/ITC Fieldbus/Profibus PA-kabler er mye brukt i industriell automasjon og prosesskontrollsystemer for å koble sammen feltinstrumenter, sensorer, aktuatorer og kontrollere, som muliggjør digital busskommunikasjon. De kan legges i kabelbakker eller kontrollsløyfer i industrier som olje, kjemikalier, kraft og vannbehandling, og støtter flere enheter som deler samme buss, og forbedrer ledningseffektiviteten. Uavhengig tvunnet-par skjerming og flammehemmende-kapper sikrer signalstabilitet og sterke anti-interferensegenskaper. De er spesielt egnet for Foundation Fieldbus H1 og Profibus PA-systemer for å bygge pålitelige feltbussnettverk for automatisert overvåking og datainnsamling.
Flere alternativer tilgjengelig

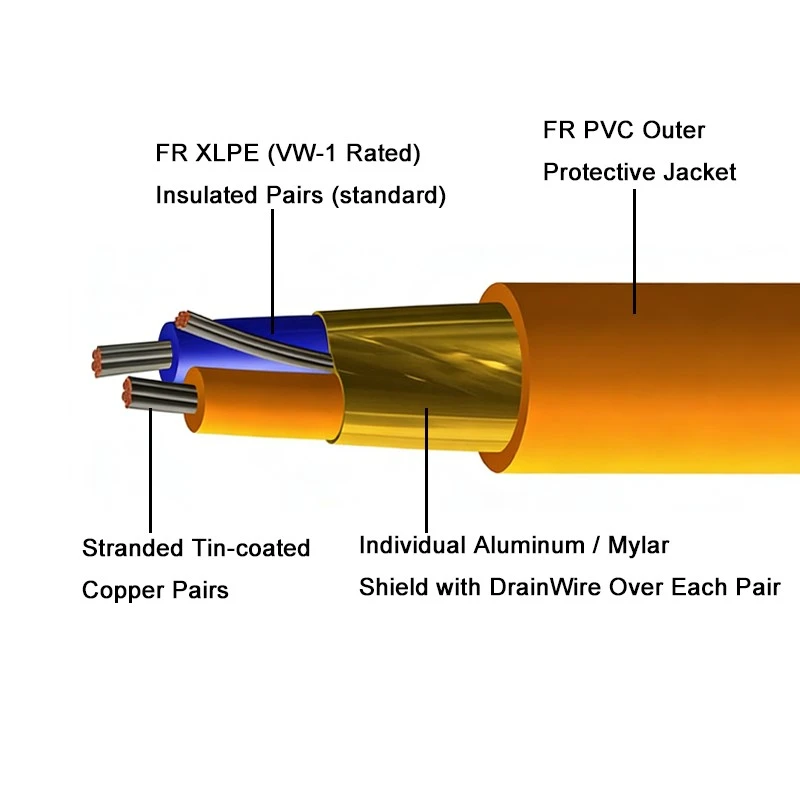

1. Leder: Multi-leder fortinnet kobber, vanlige størrelser: AWG 16 / AWG 18
2. Isolasjon: Flamme-hemmende XLPE (kryss-polyetylen);
- Våttemperaturvurdering: 60 grader;
- Tørrtemperatur: 105 grader
3. Skjerming: Individuell aluminium/mylar skjerm med Drainwire over hvert par
4. Jakke: Standard flammehemmende- PVC-kappe
- Oransje: Foundation Fieldbus
- Lilla: Profibus PA
- Blå: Egensikker (IS) krets
- Svart med oransje striper: Spesiell applikasjon for konstruksjonsidentifikasjon
5. Elektrisk ytelse
- Nominell spenning: 300 V
- Støtter Fieldbus / Profibus PA digital kommunikasjon
- Enkel buss kan koble til opptil ca. 32 feltenheter
- Maksimal kommunikasjonsavstand opp til ca. 1900 meter (avhengig av enhetsstrøm og systemdesign)
Sertifisering
PLTC/ITC-kabler har bestått flere internasjonale autoritative sertifiseringer, i samsvar med UL 13 (PLTC) og UL 2250 (ITC) standarder. De kan trygt legges i kabelbakker og instrumentkretser, og oppfyller de strenge kravene til elektrisk sikkerhet og flammehemmende ytelse i industrielle kontrollsystemer. Videre samsvarer disse kablene med Foundation Fieldbus FF-844 H1 og Profibus PA kommunikasjonsspesifikasjoner, noe som sikrer stabil digital busssignaloverføring. De har også bestått flere{13} flammehemmende tester (som UL 1685/FT4 og IEEE 1202/383), og opprettholder nødvendig sikkerhetsbeskyttelse selv i brann- eller høytemperaturmiljøer, og gir et pålitelig kommunikasjons- og kontrollgrunnlag for industrielle automasjonssystemer.
pakke
pakke
PLTC/ITC instrumenteringskabler tilbys i kveilet form, på trespoler eller på store trespoler, med tilpasset emballasje tilgjengelig på forespørsel.
Produksjonslinje
Greater Wire er en profesjonell UL PLTC/ITC-kabelprodusent, som tilbyr ikke bare standardmodeller, men også svært fleksible strukturelle designegenskaper. Fabrikken vår kan produsere enkelt-par, fler-par, tre-kjerner, fler-kjerner, helt skjermede eller tvunnet-par skjermede PLTC/ITC-kabler, som støtter ulike konfigurasjoner, inkludert AIA-panser, aluminiumstapeskjerming og fortinnet kobberflettet. Denne strukturelle allsidigheten lar oss møte applikasjonsbehovene til ulike industrielle automatiserings-, prosesskontroll- og feltinstrumenteringssystemer.
Profesjonelt teknisk team
Våre fagfolk har en systematisk forståelse av ULs tekniske krav for strømbegrensende-kabler og instrumentbrettkabler.
Kvalitetssikring
Hver batch av produkter gjennomgår ledermotstandstesting, tåler spenningstesting, isolasjonsytelsestesting og flammehemmende testing før de forlater fabrikken.
50,000M²
Fabrikk
Område
30+År
Produksjon
Erfaring
50+Porsjoner
Produkt
Sertifiseringer
80+Land
Eksport
Erfaring
Populære tags: ul type pltc / itc fieldbus/profibus pa kabel 300 v, Kina ul type pltc / itc fieldbus/profibus pa kabel 300 v produsenter, leverandører, fabrikk
| TALL AV PAR |
LEDEREN STØRRELSE | NOMINELL DIAMETER SAMLET KABEL |
KABELVEKT | MAKS TREKK SPENNING (TREKKER ØYE) |
MIN BØY RADIUS (TREKK) |
| (AWG/kcmil) | (in/mm) | (lbs/1000ft) (kg/km) | (lb/kg) | (in/mm) | |
| 1 | 16 | 0.357/9.1 | 66/98 | 41/19 | 6.4/163 |
| 2 | 16 | 0.557/14.2 | 149/222 | 82 /37 | 10/255 |
| 4 | 16 | 0.672 /17.1 | 230/342 | 165/75 | 12.1/307 |
| 6 | 16 | 0.807/20.5 | 330/491 | 247/112 | 14.5/369 |
| 8 | 16 | 0.877 /22.3 | 410/610 | 330/150 | 15.8/401 |
| 12 | 16 | 1.092/27.7 | 607/903 | 494/224 | 19.7/499 |
| 16 | 16 | 1.220/31.0 | 762/1134 | 659/299 | 22/558 |
| 24 | 16 | 1.541 /39.1 | 1139/1695 | 989/449 | 27.7/705 |
| 1 | 18 | 0.313/8.0 | 49/73 | 26/12 | 5.6/143 |
| 2 | 18 | 0.485 /12.3 | 111/165 | 52/24 | 8.7/222 |
| 4 | 18 | 0.564/14.3 | 157/233 | 104/47 | 10.2/258 |
| 6 | 18 | 0.696/17.7 | 236/351 | 156/71 | 12.5/318 |
| 8 | 18 | 0.754/19.2 | 291/432 | 208/94 | 13.6/345 |
| 12 | 18 | 0.937/23.8 | 425/633 | 312/142 | 16.9/429 |
| 16 | 18 | 1.102/28.0 | 593/882 | 468/212 | 19.8/504 |
| 24 | 18 | 1.315/33.4 | 793/1180 | 624/283 | 23.7/601 |
