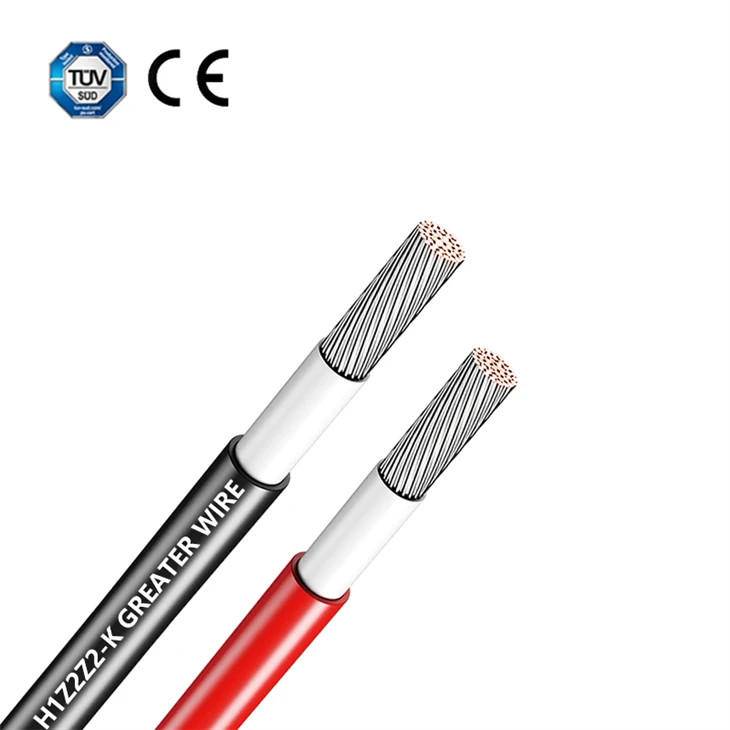

TUV 10 mm DC H1Z2Z2-K solcellekabeltråd er en høykvalitets, pålitelig løsning designet for solenergisystemer. Produsert i Guangdong, Kina, overholder denne kabelen de høyeste industristandardene, og dekker både enkelt- og tokjerne-konfigurasjoner. Kabelen har fargekodede isolasjonslag, som sikrer sikker og enkel installasjon: røde kabler er beregnet for positiv (+) likespenning, mens svarte kabler brukes for negativ (-) likespenning. TUV & UL sertifisert, garanterer samsvar med internasjonale standarder. Dobbel isolasjon sikrer beskyttelse mot miljøbelastning. Designet for stabile forbindelser, noe som reduserer behovet for hyppig vedlikehold.
Søknad
10 mm DC H1Z2Z2-K solcellekabeltråd er klassifisert for nominelle likespenninger på opptil 1,5KV (mellom leder-til-leder eller leder-til-jord), noe som gjør den ideell for et bredt spekter av solenergiapplikasjoner. Den har dobbel isolasjon som er egnet for tøffe utendørsmiljøer, og gir en stabil og holdbar forbindelse som minimerer vedlikeholdskostnadene.
Trekk
Sertifisering: TUV/UL
Standard: lEC 62930 / EN 50618:2014 / UL4703
Leder: Klasse 5 (fleksibel) fortinnet kobber, basert på EN 60228 og IEC 60228
Isolasjon og kappejakke: Kryssbundet polyolefin
Nominell spenning: DC 1500V (mellom ledere og mellom leder og jord), AC Uo/U: 1,0/1,0 KV
Søknadsklasse: A
Beskyttelsesklasse: II
Vannytelse: AD7
Testspenning: 6500V, 50Hz, 10Min
Brannytelse: Flamme ikke-spredning basert på UNE-EN 60332-1 og IEC 60332-1
Temperaturvurdering -40 grad -90 grad
Maks. temperatur: 120 grader
Sertifisering TUV/UL
Antall leder: Enkeltkjerne / Tvillingkjerne
Sertifisering
Våre produkter har oppnådd ulike prestisjetunge internasjonale sertifiseringer, inkludert TUV, UL, EU CPR, CE, ROHS og andre.
Pakke
Produksjonslinje
Greater Wire-produsenten er utstyrt med avansert produksjonsutstyr for produksjon av ledere, påføring av isolasjonsmaterialer, ekstrudering av kapper og montering av koblinger. Fabrikker bruker vanligvis materialer og teknikker av høy kvalitet for å sikre kabelens elektriske ytelse, holdbarhet og sikkerhet. Automatisert produksjonsutstyr har en nøyaktighet på opptil 0.002 mm, og alle produktene er 100 % inspisert og digitalt merket. Vi går gjennom streng kvalitetskontroll og testing for å sikre at solcellekabler overholder internasjonale og lokale standarder. Disse testene kan inkludere elektriske ytelsestester, flammehemmende ytelsestester, værbestandighetstester og strekkstyrketester.
Sak
Partner
FAQ
Spørsmål: Hvilken størrelse kabel for 100w solcellepanel?
For avstander opptil 5 meter (16 fot), er en 12 AWG-kabel (ca. 4 mm²) vanligvis tilstrekkelig. Denne størrelsen minimerer spenningsfallet og kan håndtere strømmen som genereres av 100W-panelet effektivt.
Middels avstand (5 til 10 meter / 16 til 33 fot):
For lengre avstander, for eksempel 5 til 10 meter (16 til 33 fot), kan det hende du trenger en 10 AWG-kabel (omtrent 6 mm²). Denne tykkere kabelen vil redusere spenningsfallet over den utvidede avstanden, og sikre effektiv kraftoverføring.
Langdistanse (over 10 meter / 33 fot):
For avstander over 10 meter (33 fot), bør du vurdere å bruke en 8 AWG-kabel (ca. 10 mm²) for å minimere tap.
Spørsmål: Hvilken størrelse solcellepanelkabel?
Spørsmål: Hva er solcellekabel laget av?
A: 1. Ledermateriale: fortinnet kobber og kobber er de vanligste materialene som brukes til ledere i solcellekabler på grunn av deres utmerkede elektriske ledningsevne og fleksibilitet. Aluminium er mindre vanlig, men kan brukes i noen applikasjoner.
2. Isolasjonsmateriale: Solcellekabler er isolert med Cross-Linked Polyethylene (XLPE), som gir utmerkede isolasjonsegenskaper, UV-motstand og holdbarhet. Polyvinylklorid (PVC) brukes også i noen kabler, men mindre vanlig for utendørs bruk på grunn av lavere UV-motstand og holdbarhet sammenlignet med XLPE.
3. Ytre mantelmateriale: XLPO Tilbyr høy fleksibilitet og holdbarhet, egnet for utendørs og tøffe miljøer. Polyvinylklorid (PVC) gir også god beskyttelse, men er sjeldnere brukt for utendørs bruk sammenlignet med XLPO.
Spørsmål: Hvordan beregne solcellekabelstørrelsen?
For å beregne riktig størrelse på solcellekabel, må du vurdere faktorer som strømmen kabelen vil bære, avstanden elektrisiteten trenger for å reise, systemspenningen og akseptabelt spenningsfall.
1. Bestem strømmen:
Strøm (I): Du kan beregne strømmen basert på effekten til solcellepanelet og systemspenningen.
Formel: I=PVI=VP
P: Strøm til solcellepanelet (i watt)
V: Systemspenning (i volt)
Eksempel: For et 300W solcellepanel i et 24V-system: I=300W24V=12.5AI=24V300W=12.5A
2. Beregn spenningsfall:
Spenningsfall: Det er avgjørende å holde spenningsfallet under en viss prosentandel (vanligvis 3 % eller mindre) for å sikre effektiv drift.
Spenningsfallsformel: Spenningsfall=2×L×I×R1000Spenningsfall=10002×L×I×R
L: Enveis lengde på kabelen (i meter)
I: Strøm (i ampere)
R: Kabelens motstand per lengdeenhet (i ohm per meter)
Kabelens motstand finner du i kabelens spesifikasjoner. For kobberkabler er motstanden vanligvis rundt 0.017 ohm·mm²/m.
3. Velg kabelstørrelse:
Basert på gjeldende og akseptabelt spenningsfall, velg en kabelstørrelse som har en motstand lav nok til å holde spenningsfallet innenfor akseptable grenser.
Retningslinjer for kabelstørrelse: Bruk et kabelstørrelsesdiagram eller kalkulator som samsvarer med dine spesifikke krav. For de fleste bruksområder kan vanlige størrelser og deres tilsvarende maksimale strømverdier finnes i industritabeller.
4. Bruk en kalkulator for kabelstørrelse (valgfritt):
Online kalkulatorer: Flere online kalkulatorer kan hjelpe med å bestemme kabelstørrelsen basert på inngangsparametere som spenning, strøm, avstand og akseptabelt spenningsfall.
