I enPhotovoltaic (PV) system, typen ledning som brukes er avgjørende for å sikre sikker og effektiv kraftoverføring fra solcellepaneler til omformeren og andre komponenter. Ledningen må være holdbar, værbestandig og i stand til å motstå høye temperaturer, UV-eksponering og mekanisk stress. Nedenfor er de vanligste typene ledninger som brukes i PV -systemer:
1. Solkabel (Fotovoltaisk kabel)
Den primære typen ledning som brukes i PV -systemer er solkabel, spesielt designet for de krevende forholdene for solenergisystemer. Disse kablene er forskjellige fra standard elektriske kabler på grunn av deres forbedrede funksjoner, noe som gjør dem ideelle for solcelleanlegg.
Viktige funksjoner i solkabel:
UV -motstand: Solkabler er UV-resistente, noe som betyr at de kan tåle langvarig eksponering for sollys uten å nedbryte. Dette er viktig fordi solenergisystemer vanligvis er installert utendørs, der kabler blir utsatt for direkte sollys.
Temperaturmotstand: Solcables kan fungere i et bredt spekter av temperaturer, typisk fra -40 grad til +90 grad (-40 grad f til +194 grad f). Denne temperaturmotstanden sikrer at de fungerer effektivt i varme og kalde miljøer.
Varighet: Den ytre isolasjonen av solcabler er designet for å motstå slitasje, kjemisk eksponering og mekanisk stress. Dette gjør dem egnet for både utsatte og underjordiske installasjoner.
Lang levetid: Solkabler er designet for å vare i 25+ år, og samsvarer med den typiske levetiden til solenergisystemer.
Typer solkabel:

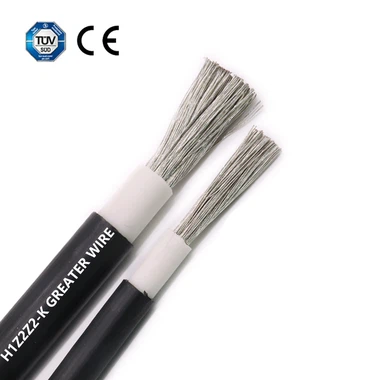

1.1 Twin-core solcellekabel (solcelle PV-kabel)
Materiale: Disse kablene består vanligvis av kobberledere (noen ganger aluminium) som gir god elektrisk ledningsevne.
Isolasjon: De har XLPE (tverrbundet polyetylen) eller EPR (etylen propylengummi) isolasjon, som er svært motstandsdyktig mot UV-lys, værforhold og høye temperaturer.
Spenningsvurdering: Solkabler er designet for å håndtere høye DC (likestrøm) spenninger som vanligvis varierer fra 600V til 1500V eller enda høyere for større, mer avanserte solsystemer.
Bruk: De brukes til sammenkobling av solcellepaneler, så vel som sammenhengen mellom solcelle -matriser og omformere.
1.2 MC4 solkabel
Spesialiserte kontakter: MC4 -kontakter brukes ofte med solcabler for å gi en sikker, vanntett forbindelse mellom solcellepaneler. Disse kontaktene er ofte sammenkoblet med solcabler for å sikre pålitelige tilkoblinger som forhindrer kortslutning og strømtap.
Applikasjoner: MC4 -kabler brukes hovedsakelig i strengkonfigurasjonen, der flere solcellepaneler er koblet i serie.
1.3 Kabling for omformere og batteribanker
For tilkoblingen fra solcellepaneler til omformeren brukes PV -kabler med tilstrekkelig spenningsvurderinger. Tilsvarende, for batterilagringssystemer i oppsett av nettet eller hybrid-solsystemer, brukes kabler designet for å håndtere både DC og AC-strøm.
2. Andre ledninger i PV -systemer
Bortsett fra den primære solkabelen, kan andre typer ledninger også brukes i et PV -system avhengig av konfigurasjonen:
2.1 AC Wiring (for nettbundne systemer)
Type: Thhn(Termoplastiske høye varmebestandige nylonbelagte) eller XHHW (tverrbundet høye varmebestandig ledning) kabler brukes ofte for vekselstrømsiden av systemet, der strøm blir konvertert fra DC (likestrøm) til AC (vekselstrøm) av omformeren.
Søknad: Disse ledningene brukes til kraftlinjene mellom omformeren og det elektriske panelet i nettbundne systemer.
Funksjoner: Disse kablene er typisk vurdert til 600V eller 1000V, med god isolasjon mot varme, vann og mekanisk stress.
2.2 Jordingstråd
Bruk: I ethvert elektrisk system, inkludert PV -systemer, er riktig jording avgjørende for sikkerhet. Jording ledninger brukes til å koble systemet til jorden, og gir en bane for feilstrømmer.
Materiale: Jordingstråd er vanligvis laget av kobber eller aluminium og brukes til å koble omformeren og andre elektriske komponenter til bakken.
3. Viktige standarder for solcelles
Solkabler må overholde visse standarder for å sikre deres sikkerhet, pålitelighet og holdbarhet. Noen av de vanligste standardene for solcabler inkluderer:
IEC 60216: Denne standarden spesifiserer termisk utholdenhet av materialer som brukes i elektriske kabler, og sikrer at de tåler høye temperaturer over lengre perioder.
IEC 60332-1: En brannsikkerhetsstandard som bestemmer flammeutbredelsesegenskapene til kabler. Solkabler må oppfylle denne standarden for å sikre at de ikke formerer brann i tilfelle feil.
UL 4703: Dette er en nordamerikansk standard spesifikt for fotovoltaisk ledning, som sikrer at kabelen er trygg for bruk i solenergisystemer.
Tuv: Den tyske TUV -sertifiseringen brukes ofte på kabler for å indikere at de har bestått streng testing, inkludert tester for UV -motstand, holdbarhet og brannmotstand.
4. Hvorfor det er behov for spesielle kabler for PV -systemer
I motsetning til typiske elektriske installasjoner, står solenergisystemer overfor spesifikke utfordringer som krever spesielle kabler:
Miljøforhold: Solsystemer er installert utendørs, der kabler blir utsatt for ekstreme værforhold (f.eks. UV -stråler, temperatursvingninger, fuktighet).
DC -kraft: Solarrays genererer likestrøm (DC), som har forskjellige egenskaper sammenlignet med vekselstrøm (AC). DC -kraft har en tendens til å forårsake mer oppvarming i ledninger, så kabler må vurderes for å håndtere høyere spenninger og strømmer trygt.
Langsiktig holdbarhet: Solinstallasjoner er designet for å operere i 25 år eller mer, så kabler må være holdbare nok til å vare i hele systemets levetid uten å nedbryte eller svikte.
