Når du velger riktig solcellekabel eller soltråd for solcelleanlegg (sol) applikasjoner, er en av de mest kritiske spesifikasjonene å vurdere den nominelle spenningen til kabelen. Den nominelle spenningen refererer til den maksimale spenningen som kabelen trygt kan bære uten å risikere skade på isolasjonen eller lederne. I sammenheng med solcabler sikrer denne spesifikasjonen at kabelen tåler det elektriske potensialet som genereres av solcellepaneler og kan håndtere potensialet for spenningssvingninger under normal drift.
Blant de forskjellige typene solcabler er PV 1- F -kabelen mye brukt på grunn av dens utmerkede ytelse og pålitelighet i solkraftsystemer. Å forstå den nominelle spenningen til PV 1- F -kabelen er avgjørende for å sikre at kabelen samsvarer med spenningskravene til solsystemet ditt.
Denne artikkelen vil utforske den nominelle spenningen til PV 1- F -kabelen, forklare hvorfor den er avgjørende, hvordan den sammenligner med andre soltrekk, og hvordan du velger riktig solkabel basert på spenningsvurderingen.
1. Oversikt overPV 1- f kabel
La oss først forstå hva PV 1- F -kabelen er før du dykker ned i detaljene i den nominelle spenningen, og hvordan den brukes i solcelleanlegg.
PV 1- F -kabelen er en soltråd som er spesielt designet for bruk i fotovoltaiske systemer, og kobler solcellepaneler til omformere, batterilagringssystemer og andre komponenter i solenergioppsettet. Den er ment å bære likestrøm (DC) elektrisitet, generert av solcellepaneler, og overføre den trygt til resten av systemet. PV 1- F -kabler brukes ofte i både bolig- og kommersielle solcelleanlegg på grunn av deres utmerkede elektriske og mekaniske egenskaper, noe som gjør dem pålitelige og holdbare.
Noen av nøkkelfunksjonene i PV 1- F -kabelen inkluderer:
Spenningsvurdering: Den nominelle spenningen til PV 1- F -kabler er vanligvis 1, 000 V DC, noe som gjør dem egnet for de fleste bolig- og kommersielle solapplikasjoner.
Temperaturområde: PV 1- F -kabler kan vanligvis operere i et temperaturområde fra -40 grad til +90 grad, og sikre pålitelig ytelse i forskjellige miljøer.
UV -motstand: Disse kablene er bygget for å motstå eksponering for ultrafiolett (UV) stråling, noe som sikrer at de kan brukes i utemiljøer uten betydelig nedbrytning.
Fleksibilitet: Kablene er fleksible, noe som er viktig for enkel installasjon i trange rom eller kompliserte oppsett.
2. Hva er den nominelle spenningen til PV 1- F -kabel?
Den nominelle spenningen til PV 1- F -kabelen er typisk 1, 000 V DC. Dette betyr at kabelen er designet for å trygt bære likestrøm ved spenninger opp til 1, 000 V uten å forårsake skade på isolasjonen, lederne eller den generelle kabelintegriteten. Det er viktig å forstå at den nominelle spenningen er den maksimale spenningen som kabelen kan håndtere under normale driftsforhold.
Her er en mer detaljert forklaring av 1, 000 V DC -vurdering:
2.1 Hvorfor er den nominelle spenningen viktig?
Den nominelle spenningen sikrer at kabelen kan håndtere det elektriske potensialet som genereres av solcellepaneler uten risiko for elektriske farer som kortslutning, overoppheting eller brann. Siden solcellepaneler typisk genererer en DC -spenning i området 30 V til 60 V per panel, er flere paneler ofte koblet i serie for å øke spenningen til et nivå som er egnet for energilagring eller konvertering til vekselstrøm (AC) via en omformer. I dette oppsettet kan spenningen nå nivåer opp til 1, 000 V DC, avhengig av konfigurasjonen av solarrayen.
Å velge riktig solcellekabel med riktig nominell spenning er avgjørende for å sikre at kabelen ikke vil mislykkes under disse spenningsforholdene. Hvis en kabel brukes i et system der spenningen overstiger den nominelle spenningen, er det fare for nedbrytning av isolasjon, elektriske branner eller kortslutning, noe som kan føre til systemfeil eller til og med sikkerhetsfare.
2.2 Hva skjer hvis spenningen overstiger den nominelle spenningen?
Hvis spenningen overstiger den nominelle spenningen til PV 1- F -kabel, kan det oppstå flere problemer:
Isolasjonsfordeling: Isolasjonsmaterialet, som typisk er tverrbundet polyetylen (XLPE) eller termoplastiske elastomerer (TPE), kan bryte ned under overdreven spenning. Dette kan resultere i kortslutning, lysbue eller til og med elektriske branner.
Lederskader: Kabelens ledere, vanligvis laget av kobber, kan overopphetes eller nedbryte hvis de blir utsatt for høyere spenninger enn de er designet for. Dette kan forårsake et betydelig fall i ytelsen eller fullstendig svikt i kabelen.
Redusert levetid: Å gjennomføre en kabel over den nominelle spenningen vil sannsynligvis forkorte levetiden, og krever hyppigere erstatninger og reparasjoner, noe som fører til høyere vedlikeholdskostnader.
For å unngå disse problemene er det avgjørende å velge en solkabel som samsvarer med spenningskravene til solsystemet.
3. Sammenligning med andreSolcables
Det er viktig å forstå hvordan PV 1- F-kabelen sammenligner med andre soltrekk når det gjelder nominell spenning, spesielt når du vurderer høyspentsystemer. I tillegg til PV 1- F -kabelen, er det andre ofte brukte solcabler som H1Z2Z 2- K -kabel og PV2 -kablene. La oss sammenligne den nominelle spenningen til PV 1- F -kabel med disse kablene:
3.1 H1Z2Z 2- k kabel

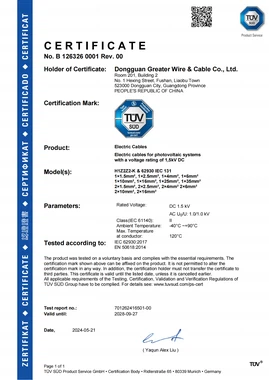

H1Z2Z 2- k -kabelen er en annen type soltråd som ofte brukes i solcelleanlegg. Den nominelle spenningen er vanligvis 1500 V DC, som er høyere enn PV 1- F -kabelens 1, 000 V DC -rating. Dette gjør H1Z2Z 2- K-kabelen mer egnet for høyspent solsystemer eller installasjoner som krever høyere elektrisk kapasitet.
Fordeler med H1Z2Z 2- K -kabler over PV 1- F -kabler inkluderer:
Høyere nominell spenning: Med en 1.500 V DC-rangering kan H1Z2Z 2- K-kabelen brukes i større, kommersiell solcelleanlegg der det er nødvendig med høyere spenninger.
Forbedret holdbarhet: H1Z2Z 2- K-kabler brukes ofte i krevende miljøer og kan håndtere mer utfordrende forhold, noe som gjør dem egnet for solsystemer i industrien.
3.2 PV2 -kabel
PV2 -kabelen er en annen soltråd som ofte brukes i solcelleanlegg, og dens nominelle spenning varierer typisk fra 1, 000 V DC til 1500 V DC. Disse kablene er designet for systemer med høyere kapasitet, lik H1Z2Z 2- k -kabler, men de tilbyr litt forskjellige ytelsesegenskaper, spesielt når det gjelder fleksibilitet og motstand mot UV -eksponering.
3.3 Forskjeller i nominell spenning og applikasjoner
PV 1- F-kabelen, med en 1, 000 V DC-rangering, er godt egnet for de fleste bolig- og små til mellomstore kommersielle solcelleanlegg. Det er tilstrekkelig for typiske solcelle -matriser som fungerer ved 600 V til 1, 000 V DC.
H1Z2Z 2- K- og PV2-kablene, med 1500 V DC-rangeringer, er mer passende for større skala eller verktøyskala solsystemer, der høyere spenningsnivåer er nødvendige for å håndtere den større kraftkapasiteten som genereres.
4. Velge riktig spenningsvurdering for solcelleanlegg
Når du velger riktig solcellekabel for et solenergisystem, er det viktig å samsvare med den nominelle spenningen til kabelen til spenningskravene til systemet. Her er noen retningslinjer for å hjelpe deg med å velge riktig kabel:
4.1 Residential Solar Systems
For typiske solsystemer for bolig, der spenningen ofte er mellom 600 V og 1, 000 V DC, er PV 1- F -kabel vanligvis det mest passende valget. Det er 1, 000 V DC nominell spenning gir tilstrekkelig kapasitet til å håndtere spenningene som genereres av de fleste solcellepaneler.
4.2 Kommersielle og industrielle solsystemer
For større kommersielle eller industrielle solsystemer, spesielt de som genererer høyere spenninger (opptil 1500 V DC), er H1Z2Z 2- K -kabel eller PV2 -kabler bedre egnet. Disse kablene er designet for å håndtere høyere spenningsnivåer og brukes ofte i mer krevende installasjoner i stor skala.
4.3 Spesielle hensyn til spenningsdråper
Det er også viktig å vurdere spenningsfallet som kan oppstå over lange avstander mellom solcellepanelene og omformeren. I slike tilfeller kan kabler med høyere spenningsvurdering være nødvendig for å sikre at systemet fungerer effektivt selv med utvidede kabellengder.
