Riktig installasjon av solcabler er et avgjørende aspekt ved ethvert solenergisystem, ettersom det direkte påvirker systemets effektivitet, levetid og sikkerhet. Solkabler, ofte referert til som soltrekk, kobler sammen forskjellige komponenter i et fotovoltaisk (PV) -system, inkludert solcellepaneler, omformere, ladekontrollere og batterier. Metoden som brukes til å legge disse kablene spiller en betydelig rolle i å forhindre mekanisk skade, minimere energitap og sikre sikkerhet gjennom hele systemets levetid.
I denne artikkelen vil vi utforske de forskjellige leggemetodene for solcabler, og fremheve de viktigste hensynene, fordelene og beste praksis for hver metode for å sikre optimal ytelse i både bolig- og kommersielle solenergi -installasjoner.
1. Typer avSolcablesog søknadene deres
Før du diskuterer leggingsmetodene, er det viktig å forstå hvilke typer solcabler som vanligvis brukes i PV -systemer:

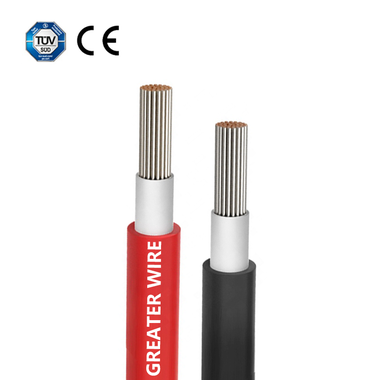

DC solcellekabler: Disse brukes til å koble solcellepanelene (som produserer likestrøm) til omformeren. Disse kablene bruker vanligvis fortinnede kobber- eller kobberledere og er isolert med XLPE (tverrbundet polyetylen) eller EPR (etylen propylengummi). De er spesielt designet for utendørs bruk og er svært motstandsdyktige mot UV -stråling, temperatursvingninger og mekanisk stress.
AC Solar Cables: Når DC -elektrisiteten som genereres av solcellepanelene omdannes til vekselstrøm av omformeren, brukes AC -kabler for å koble omformeren til det elektriske nettet eller lagringssystemene. Disse kablene kommer ofte med høyere isolasjonsvurderinger for å håndtere vekselstrømmen.
Solforlengelseskabler: Disse kablene brukes til å utvide rekkevidden mellom solcellepanelene og andre komponenter i systemet. De bør også vurderes for utendørs forhold, med tilstrekkelig strømførende kapasitet og holdbarhet.
Underjordiske solcabler: For installasjoner der kabler må begraves under jorden, brukes ofte direkte-buede kabler. Disse kablene er spesialdesignet med robuste skjeder for å motstå fuktighet, korrosjon og fysisk skade.
2. LeggingsmetoderSolcables
Metoden for å legge solcabler avhenger av forskjellige faktorer, inkludert miljøet, installasjonstypen (bolig eller kommersiell) og systemets tiltenkte levetid. Nedenfor er de vanligste metodene som brukes for å legge solcabler:
2.1 Overhead kabelinstallasjon
Overheadinstallasjon av solcabler er en vanlig metode som brukes i områder der det er upraktisk eller unødvendig å begrave kabler. Denne metoden brukes ofte i storskala solfarmer eller installasjoner der kabler trenger å spenne over lang avstand mellom komponenter.
Installasjonsprosedyre:
Kabelstøtter: Kabler legges over solide støtter, for eksempel stolper eller monteringsbraketter, og sikrer at de er forhøyet og ikke utsatt for fysisk skade fra eksterne faktorer.
Kabelklipp: Bruk kabelklemmer eller stropper for å feste kablene til støttene, slik at de forblir stram, men ikke overstrekket.
Avstand: Oppretthold riktig avstand mellom kabler og støtter for å unngå å slappe av og sikre at kabler ikke blir utsatt for overdreven spenning.
Klaring: Forsikre deg om tilstrekkelig avstand fra bakken eller hindringer i nærheten for å forhindre at skader faller rusk eller utilsiktet kontakt.
Fordeler:
Enklere tilgang for vedlikehold og feilsøking.
Redusert risiko for skader fra flom eller underjordiske problemer (sammenlignet med nedgravde kabler).
Kan installeres over lengre avstander med minimal forstyrrelse i omgivelsene.
Ulemper:
Estetiske bekymringer, spesielt i boligområder.
Eksponering for fysisk skade fra uvær, fallende grener eller dyreliv.
Større risiko for UV -nedbrytning på grunn av langvarig eksponering for solen.
2.2 Underjordisk kabelinstallasjon
Underjordisk kabelopplegg er en av de mest sikre metodene for å beskytte solcabler mot ytre miljøfaktorer, inkludert vær, mekanisk skade og UV -nedbrytning. Det brukes ofte i solenergi -installasjoner eller solcelleanlegg der estetikk er viktig.
Installasjonsprosedyre:
Grøfting: Begynn med å grave en grøft dypt nok til å imøtekomme solcellene, og sørg for at de er godt beskyttet fra ekstern skade. Vanligvis bør grøfter være rundt 18 til 24 tommer dype, avhengig av lokale forskrifter.
Kabelledelse: Bruk en beskyttende ledning (vanligvis laget av PVC, HDPE eller andre holdbare materialer) for å huse kablene. Dette tilfører et ekstra lag med beskyttelse mot fuktighet, gnagere og andre miljøfaktorer.
Bedding: Plasser et lag med sand i bunnen av grøften for å gi en glatt overflate for ledningen. Dette hjelper til med å forhindre slitasje av kablene.
Befyll: Når kablene er lagt inne i ledningen, kan du fylle ut grøften med jord. Sørg for å dekke grøften ordentlig for å unngå fremtidig skade.
Advarselsbånd: Plasser et advarselsbånd over kablene for å signalisere tilstedeværelsen av nedgravde kabler i tilfelle det er nødvendig med fremtidig utgravningsarbeid.
Fordeler:
Gir beskyttelse mot miljøelementer som UV -stråling, regn og vind.
Redusert estetisk innvirkning, ettersom kabler er skjult under jorden.
Lavere risiko for fysisk skade fra ytre krefter.
Ulemper:
Dyrere på grunn av arbeidskraft og materielle kostnader.
Potensielle vanskeligheter med å utføre vedlikehold eller reparasjoner hvis kablene blir skadet eller trenger å erstatte.
Krever nøyaktig installasjon for å unngå problemer som vanninntrenging eller gnagerskader.
2.3 Kabelopplegg ved hjelp av kabelbrett
I store kommersielle eller industrielle solcelleanlegg brukes kabelbrett ofte til å organisere og støtte solcellene. Kabelbrett er metall- eller plastbaner som lar kabler føres sikkert og systematisk gjennom systemet.
Installasjonsprosedyre:
Brettmontering: Monter kabelskuffene langs strukturen til solarrayen eller langs bygningsvegger ved hjelp av passende støtter.
Kabelruting: Legg solcablene inne i brettet, og sørg for at kablene ikke blir utsatt for overdreven svinger eller stress.
Kabel sikring: Brukkabelbåndeller klipp for å feste kablene i brettet, og sikre at kablene holdes fast, men ikke overkomprimert.
Avstand: Forsikre deg om at skuffene gir tilstrekkelig luftstrøm rundt kablene, og reduserer risikoen for overoppheting.
Fordeler:
Enkelt å installere og endre, spesielt for storstilt installasjoner.
Gir klar kabelorganisasjon, noe som gjør det lettere å feilsøke eller oppgradere systemet.
Forbedret beskyttelse for kabler mot mekanisk skade.
Ulemper:
Ikke ideelt for installasjoner der estetikk er en bekymring.
Krever tilstrekkelig plass til at skuffene skal installeres.
2.4 Kabelopplegging langs tak eller fasader
For solcelleanlegg for boliger legges ofte kabler langs taket eller fasaden på bygninger. Dette er en kostnadseffektiv og effektiv metode, spesielt når solcellepanelene er montert på taket og kablene må føres til en omformer inne i bygningen.
Installasjonsprosedyre:
Kabelruting: Ruve kablene langs taket eller fasaden, og sørg for å følge den korteste og mest effektive veien til omformeren.
Kabelklipp: Fest kablene til taket ved hjelp av værbestandige kabelklipp eller kabelledninger som beskytter ledningene mot fysisk skade og UV -eksponering.
Ledningsbeskyttelse: Bruk ledning eller andre beskyttende belegg for å beskytte kablene mot potensielle skader mot fallende rusk eller vær.
Forsegling: Forsegl eventuelle hull eller gjennomtrengninger gjennom taket eller veggene for å forhindre inntrenging av vann.
Fordeler:
Kostnadseffektiv og grei for solcelleanlegg for boliger.
Minimal forstyrrelse i bygningens struktur.
Lettere å utføre vedlikehold eller reparasjoner.
Ulemper:
Eksponering for UV -stråler og forvitring, potensielt fører til slitasje over tid.
Estetiske bekymringer i boligområder.
2.5 Kabelopplegging i PV -koblingsbokser
I solenergi -systemer spiller kryssbokser en avgjørende rolle i å organisere og koble til flere solcabler fra panelene til omformeren. Disse boksene er spesielt nyttige i større systemer eller når kabler må grupperes og administreres.
Installasjonsprosedyre:
Kryssboksplassering: Plasser kryssboksen på et tilgjengelig sted nær solcellepanelene, der kablene enkelt kan kobles til.
Kabeloppføring: Mat solcablene inn i koblingsboksen gjennom forhåndsinstallerte hull eller kabelkjertler. Fest kablene på plass ved hjelp av kabelbånd eller klipp.
Tilkobling og forsegling: Koble kablene riktig til terminalene i kryssboksen og sikre at boksen er forseglet for å forhindre inntrenging av fuktighet.
Fordeler:
Hjelper med å organisere og beskytte kablene, redusere rot.
Gir et sentralt sted for tilkoblinger og feilsøking.
Ulemper:
Kan kreve ekstra plass og nøye plassering for å sikre tilgjengeligheten.
3. Sentrale hensyn når du legger solcabler
Uansett hvilken metode som er valgt, er det flere nøkkelfaktorer du må vurdere under installasjonen av solcabler:
Minimer spenningsfallet: Forsikre deg om at kabler er dimensjonert på riktig måte for å håndtere gjeldende belastning uten overdreven spenningsfall, noe som kan redusere systemeffektiviteten.
Unngå skarpe svinger: Følg alltid minimum bøyningsradius for kablene for å unngå å skade isolasjonen eller lederen.
Kabelbeskyttelse: Bruk beskyttelsesdeksler, ledninger eller brett for å beskytte kabler mot fysiske skader, vær og miljøfaktorer som UV -eksponering.
Fremtidig tilgjengelighet: Forsikre deg om at kabelrutene og veikryssene er tilgjengelige for vedlikehold og oppgraderinger.
