1. Hva er RHW -kabel?
RHWstår forGummiisolert, varme- og vannavstøtende ledning. Denne kabelen er spesielt designet for høye temperaturer og våte miljøer . Dets viktigste egenskaper inkluderer:
Dirigentmateriale: Kobber eller aluminium
Isolasjon: Thermoset Rubber (for eksempel EPR)
Temperaturvurdering: 90 grader i både tørre og våte steder
Spenningsvurdering: 600V (noen kan kvalifisere seg til 1000V -systemer)
Søknadsområder: Direkte begravelse, utendørs ledninger og våte steder
Fordeler:
Fleksibel for trange installasjonsveier
Sterk varme- og fuktighetsmotstand
Typisk flammehemmende
Begrensninger:
Større kabeldiameter enn XLPE -isolerte typer
Mindre kjemisk motstand sammenlignet med XHHW -2
Høyere materialkostnader i noen markeder

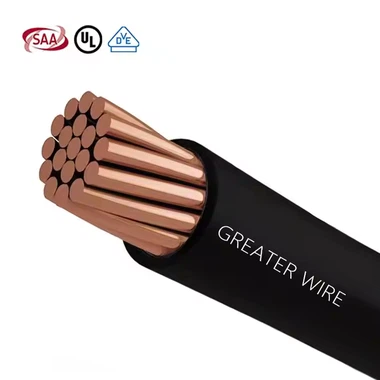

2. Hva er XHHW/XHHW -2 kabel?
XHHWstår forTverrbundet høy varme- og vannavstøtende ledning. den brukerXLPE (tverrbundet polyetylen)Isolasjon, som gir utmerkede termiske og dielektriske egenskaper .
Hovedskillet mellomXHHWogXHHW -2ligger i deres temperaturvurderinger av våtplassering:
| Type | Tørr plassering | Våt beliggenhet | Spenningsvurdering |
|---|---|---|---|
| XHHW | 90 grader | 75 grad | 600V |
| XHHW -2 | 90 grader | 90 grader | 600V / 1000V |
Typiske funksjoner:
Dirigentmateriale: Kobber eller aluminium
Isolasjon: Xlpe
Kjemisk motstand: Utmerket
Installasjon: Egnet for ledning, kabelbrett eller direkte begravelse (med riktig beskyttelse)
Fordeler:
Olje, UV og slitasjebestandig
Lettere vekt og mindre diameter
Kostnadseffektiv og allment akseptert i byggesystemer
3. rhw vs . XHHW/XHHW -2: Teknisk sammenligning
| Trekk | RHW | XHHW | XHHW -2 |
|---|---|---|---|
| Isolasjonsmateriale | Termosettgummi | Xlpe | Xlpe |
| Tørr temp -vurdering | 90 grader | 90 grader | 90 grader |
| Våt temp -vurdering | 90 grader | 75 grad | 90 grader |
| Fuktmotstand | Høy | Moderat | Høy |
| Direkte begravelse | Ja | Ja (med ledning) | Ja |
| Kjemisk motstand | Moderat | God | Glimrende |
| Flammemotstand | Ja | Glimrende | Glimrende |
| Fleksibilitet | Høy | Moderat | Moderat |
| Standarder | UL 44 / NEC | UL 44 / NEC | UL 44 / NEC |
4. overlappende egenskaper
Til tross for konstruksjonsforskjeller,RHW og XHHW/XHHW -2Del flere overlappende funksjoner:
Miljøkompatibilitet: Begge er vurdert til våte, utendørs og underjordiske miljøer .
Temperaturtoleranse: RHW og XHHW -2 Støtt 90 graders drift under våte og tørre forhold .
Lederalternativer: Tilgjengelig i kobber eller aluminium .
Forskriftsoverholdelse: Begge oppfyller UL 44 og NEC krav til mange ledningsmetoder .
Denne funksjonelle overlappingen gir mulighet for betinget utskiftbarhet avhengig av prosjektkrav .
5. viktige forskjeller
5.1 Isolasjonstype
RHWbruker gummilignende termosettisolasjon (e . g ., epr), som er veldig fleksibel .
XHHW/XHHW -2Bruker XLPE, som er stivere, men gir bedre motstand mot kjemikalier og UV -stråling .
5.2 Fukthåndtering
XHHW -2er overlegen standard XHHW i våte miljøer .
RHW og XHHW -2er like vurdert for 90 grader i våte forhold .
5.3 Kjemisk og flammemotstand
Xlpe inXHHW -2gir økt motstand mot oljer, syrer og løsemidler .
RHW presterer godt under høy luftfuktighet og varme, men har litt lavere kjemisk motstand .
6. Real-world applikasjon casestudier
Sak 1: Underjordisk kraftmater (XHHW -2)
Scenario: Et metrotransportsystem krevde holdbare kabler for underjordiske tunneler, med eksponering for fuktighet og potensiell gasskorrosjon .
Løsning: Prosjektet som er spesifisertXHHW -2 KobberkablerFor deres overlegne våtlokaliseringstemperaturvurdering og kjemisk motstand . opprettholdt kablene isolasjonsintegritet over mange års drift og oppfylte kravene til tunnelinstallasjoner .
Sak 2: Industrielle ledninger med høy temperatur (RHW)
Scenario: Et kjemisk anlegg trengte ledninger for et dampbehandlingsområde med høy luftfuktighet og tette ledningsbøyer .
Løsning: RHW -kabelble valgt for sin overlegne fleksibilitet og termisk utholdenhet . Installatører hadde fordel av lettere å trekke gjennom bøyer, og gummiisolasjonen utførte pålitelig i varme, fuktige forhold .
Sak 3: Commercial Building Conduit Wiring (XHHW)
Scenario: En midt-rise kontorbygg krevde kostnadseffektive ledninger i tørre interiørledninger .
Løsning: XHHW aluminiumslederkablerble brukt, og tilbyr 90 graders tørrplasseringsytelse og oppfyller alle krav til kommersielle koder . Den lettere vekt og lavere materialkostnad resulterte i en 20% prosjektbesparelse .
7. Utvelgelsesguide for ingeniører og entreprenører
Når du velger mellom RHW og XHHW/XHHW -2, bør du vurdere følgende faktorer:
Miljø: Bruk RHW eller XHHW -2 i våte, underjordiske eller fuktige forhold .
Fleksibilitetsbehov: RHW er ideell for trange bøyer og trange rom .
Kjemisk eksponering: XHHW -2 utmerker seg i tøffe industrielle miljøer .
Budsjettbegrensninger: XHHW er kostnadseffektiv, spesielt med aluminiumsledere .
Etterlevelse: Kontroller alltid lokale koder og UL/NEC -standarder .
Merk: Selv om substitusjon er mulig i noen tilfeller, er det viktig å gjennomgå de spesifikke prosjektspesifikasjonene og konsultere en lisensiert elektroingeniør eller kabelprodusenten .
8. ofte stilte spørsmål
Q1: Kan RHW- og XHHW -kabler brukes om hverandre?
A: De kan byttes ut i noen applikasjoner, spesielt våte steder ., må du imidlertid alltid konsultere lokale koder og prosjektkrav .
Q2: Hva er forskjellen mellom XHHW og XHHW -2?
A: XHHW -2 har en høyere våtlokaliserende temperaturvurdering (90 grader vs . 75 grad) og er mer allsidig .
Q3: Hvilken kabel er bedre for direkte begravelse?
A: Både RHW og XHHW -2 er egnet, forutsatt at installasjonen følger NEC -krav .
Q4: Hvilken gir bedre kjemisk motstand?
A: XHHW -2, takket være sin XLPE -isolasjon, tilbyr overlegen kjemisk og oljemotstand .
Q5: Hvordan kan jeg identifisere disse kablene?
A: Markeringer på isolasjonen vil omfatte "RHW", "XHHW", eller "XHHW -2", sammen med spenning, temperatur og UL -sertifiseringer .
