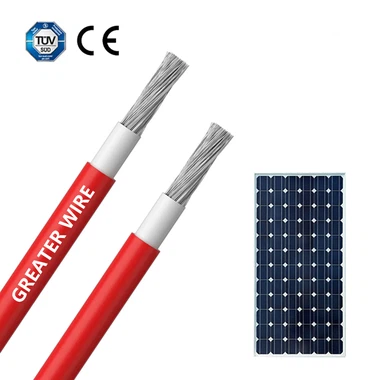

I solcelleanlegg (PV) er valg av kabelstørrelse avgjørende for effektivitet og sikkerhet. En 4 mm² solcellekabel er et populært valg for mellomstore til store installasjoner på grunn av dens evne til å håndtere høyere strømmer og opprettholde minimalt spenningsfall over lengre avstander. Denne artikkelen utforsker strømbærekapasiteten til en 4 mm² solcellekabel og dens egnethet i PV-systemer, med fokus på H1Z2Z2-K, PV1-F og generelle standarder for solcellekabel.
Nøkkelegenskaper til en 4 mm² solcellekabel
Tverrsnittsareal
En 4 mm² kabel har et ledertverrsnittsareal på 4 kvadratmillimeter, noe som gir en større overflate for strømflyt og reduserer motstand sammenlignet med mindre kabler.
Standarder og sertifiseringer
H1Z2Z2-K:
Klassifisert for opptil 1,5 kV DC.
Designet for moderne solcelleanlegg med forbedrede sikkerhetsfunksjoner som flammehemming, halogenfri isolasjon og høy fleksibilitet.
PV1-F:
Vurdert for opptil 1,0 kV DC.
Vanlig i eldre systemer og mye brukt i standard PV-installasjoner.
Miljømessig holdbarhet
Både H1Z2Z2-K- og PV1-F-kabler er designet for utendørs bruk, og tilbyr:
UV- og værbestandighet:Sikrer langsiktig ytelse i tøffe miljøer.
Temperaturområde:Fungerer effektivt mellom -40 grader og +120 grader, egnet for ekstreme klimaer.
Strømbærende kapasitet til en 4 mm² solcellekabel
Strømbæreevnen til en 4 mm² solcellekabel avhenger av faktorer som installasjonsmetode, omgivelsestemperatur og kabelens isolasjonsmateriale.
Generelle retningslinjer
I fri luft:
En 4 mm² kabel kan vanligvis bære strømmer på 30A til 40A under optimale forhold.
I ledninger eller under jorden:
Redusert varmespredning begrenser strømkapasiteten til rundt 25A til 35A.
Påvirkning av temperatur
Høyere omgivelsestemperaturer reduserer kabelens strømbærende kapasitet på grunn av økt motstand og termisk oppbygging. For eksempel:
Ved 30 grader kan kapasiteten være 35A.
Ved 50 grader kan den falle til rundt 30A.
Spenningsfall hensyn
Spenningsfall oppstår over lange avstander og er proporsjonalt med strømmen, kabellengden og motstanden. Et lavere spenningsfall sikrer høyere effektivitet, spesielt i store solcelleanlegg.
Bruk av en 4 mm² solcellekabel
En 4 mm² solcellekabel er allsidig og mye brukt i solcelleanlegg for ulike bruksområder:
1. Middels til store solsystemer
Egnet for bolig- og kommersielle systemer med moderat til høy effekt.
Brukes ofte for å koble solcellepaneler til vekselrettere eller kombibokser.
2. Lange kabelføringer
Ideell for installasjoner der avstanden mellom komponenter (f.eks. paneler og omformere) overskrider10 meter, ettersom den større størrelsen minimerer spenningsfallet.
3. Høystrømssystemer
Med en kapasitet på opptil 40A kan en 4 mm² kabel håndtere høystrømutganger fra flere solcellepaneler i serie eller parallelle konfigurasjoner.
Beregning av strømkapasitet i PV-systemer
For å bestemme den maksimale strømmen en 4 mm² kabel kan håndtere i en spesifikk applikasjon, bruk formelen:
I=P/V
Hvor:
I=Nåværende (A)
P=Effekt (W)
V=Spenning (V)
Eksempel på beregning
For et system med en effekt på 3 kW og en spenning på 48V:
I=3000/48=62.5
Siden dette overskrider kapasiteten til en 4 mm² kabel, trenger du en større kabelstørrelse, for eksempel 6 mm² eller 10 mm².
Sammenligner 4 mm² med andre solcellekabelstørrelser
| Kabelstørrelse | Nåværende kapasitet (A) | Spenningsområde (kV) | Beste applikasjoner |
|---|---|---|---|
| 1,5 mm² | 12–15A | Opptil 1,5 kV | Småskala oppsett, korte kabelstrekninger |
| 2,5 mm² | 20–30A | Opptil 1,5 kV | Solcelleanlegg for boliger, mellomlange avstander |
| 4 mm² | 30–40A | Opptil 1,5 kV | Middels til store systemer, lange kabelstrekninger |
| 6 mm² | 40–55A | Opptil 1,5 kV | Kommersielle og industrielle installasjoner |
Viktige hensyn ved bruk av 4 mm² solcellekabler
1. Systemspenning og strøm
Sørg for at kabelens nåværende kapasitet samsvarer med systemets krav. For bruk med høy strøm kan det være nødvendig med en større kabel.
2. Spenningsfallgrenser
Hold spenningsfallet innenfor 3 % for optimal effektivitet. Beregn fallet ved å bruke:
Vdrop=I×R×L
R=Motstand per meter (Ω/m).
L=Total kabellengde (meter).
3. Overholdelse av standarder
Kontroller at kabelen oppfyller H1Z2Z2-K- eller PV1-F-standardene, noe som sikrer holdbarhet og sikkerhet under tøffe forhold.
4. Miljøforhold
Vurder temperatur, UV-eksponering og installasjonsmiljø. En 4 mm² kabel designet i henhold til disse standardene fungerer godt i utendørs installasjoner.
5. Fremtidig skalerbarhet
Hvis systemet sannsynligvis vil utvide seg, bør du vurdere å bruke en større kabelstørrelse for å imøtekomme økt effekt.
Fordeler med å bruke en 4 mm² solcellekabel
Høyere strømkapasitet:
Håndterer opptil 40A, noe som gjør den egnet for mellomstore til store installasjoner.
Redusert spenningsfall:
Større tverrsnittsareal minimerer tap over lange avstander.
Varighet:
Standarder som H1Z2Z2-K og PV1-F sikrer langsiktig ytelse og motstand mot miljøfaktorer.
Begrensninger for en 4 mm² solcellekabel
Koste:
Dyrere enn mindre kabler som 2,5 mm².
Installasjonsvanskeligheter:
Litt mindre fleksibel, krever mer innsats for å rute på trange steder.
Ikke egnet for svært høye strømmer:
For applikasjoner som krever strømmer over 40A, er større kabler nødvendig.
