I nordamerikanske elektriske systemer,NM-B-kabel (ikke-kabel med metallmantel)er et av de mest brukte ledningsproduktene. Enten det er ombygging av boliger, kommersielle bygninger eller små-byggeprosjekter, er NM-B-kabel foretrukket på grunn av sin enkle installasjon, kostnads-effektivitet og samsvar med standarder.
Et ofte stilt spørsmål fra kunder er:"Inkluderer NM-B-ledning en jordleder?"Selv om spørsmålet kan virke enkelt, innebærer svaret å forstå kabelens interne struktur, sikkerhetskoder og praktiske brukskrav. Denne artikkelen gir en-dybdeanalyse av NM-B-kabel og dens jordingskonfigurasjon, komplett med praktiske eksempler, retningslinjer for valg og sammenligning med andre kabeltyper.
Definisjon og grunnleggende struktur avNM-B-kabel
NM-B-kabel, forkortelse forIkke-metallisk mantlet kabel – Type B, er en type ledninger anbefalt av NEC (National Electrical Code) for bolig- og kommersielle bruksområder. Den består vanligvis av følgende komponenter:
- Konduktører– Solid eller flertrådet kobbertråd produsert i henhold til AWG-standarder.
- Isolasjon– PVC-isolasjon i forskjellige farger for å skille varme og nøytrale ledninger.
- Slire– Ytterjakke i PVC, med fargekoding (hvit for 14 AWG, gul for 12 AWG, oransje for 10 AWG).
- bakkeleder– Vanligvis en bar kobbertråd som fungerer som jordingsvei.
1.Hva er en bakkeleder?
A jordlederer en sikkerhetsledning designet for å beskytte elektriske systemer og brukere. Dens hovedfunksjoner er:
- Fører feilstrøm– Gir en lav-impedansvei til jord når isolasjonen svikter, og slår raskt ut effektbrytere.
- Forhindrer elektrisk støt– Beskytter personer mot elektriske farer.
- Stabiliserende spenningsnivåer– Reduserer interferens og opprettholder et trygt elektrisk potensial over hele systemet.
I NM-B-kabler er jordingslederen vanligvisbart kobber, selv om den også kan se ut som en grønn-isolert kobbertråd.
2. Forskjellen mellom å ha og ikke ha en bakkeleder
- Kabler med jordleder– Møt moderne sikkerhetsforskrifter (NEC og CEC), reduser støtfare og forbedre brannsikkerheten.
- Kabler uten jordleder– Finnes i eldre ledningssystemer, men anbefales ikke lenger. Uten en jordingsvei kan ikke feilstrømmer omdirigeres, noe som øker risikoen for støt og brann.
Dette er grunnen til at i de amerikanske og kanadiske markedene,NM-B-kabler med jordledere er blitt standarden, som sikrer samsvar og sikkerhet.
Inkluderer NM-B-kabel en jordleder?
Svaret er:Ja, NM-B-kabler inkluderer vanligvis en jordleder.
Eksempelkonfigurasjoner:

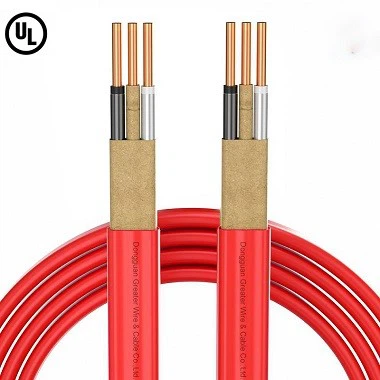

14/2 NM-B – To isolerte ledere (svart, hvit) + en blank kobberjordledning.
12/3 NM-B – Tre isolerte ledere (svart, hvit, rød) + en blank kobberjordledning.
Tilstedeværelsen av en integrert jordleder er en definerende egenskap ved NM-B-kabel og skiller den fra enkeltlederledninger som THHN eller XHHW.
Praktiske anvendelser av NM-B Ground Conductor
- Uttakskretser for boliger– En 12/2 NM-B brukes vanligvis til stikkontakter for kjøkken og stue, med jord koblet til stikkontaktens jordterminal.
- Lyskretser– En 14/2 NM-B driver lysarmaturer, og jordledningen sørger for at metallhus er trygt festet.
- Hvitevarer med høy-effekt– 10/2 NM-B er egnet for varmtvannsberedere, mens 10/3 NM-B ofte brukes til komfyrer og tørketromler, med jordlederen som beskytter utstyret.
Vanlige NM-B-kabeltyper og jordingskonfigurasjon
| Type | Antall konduktører | Måler | bakkeleder | Typiske applikasjoner | Skjerpefarge |
|---|---|---|---|---|---|
| 14/2 NM-B | 2 + Bakke | 14 AWG | Bart kobber | Belysning, små uttak | Hvit |
| 12/2 NM-B | 2 + Bakke | 12 AWG | Bart kobber | Kjøkken, stue uttak | Gul |
| 12/3 NM-B | 3 + Bakke | 12 AWG | Bart kobber | 3-veis brytere, hvitevarer | Gul |
| 10/2 NM-B | 2 + Bakke | 10 AWG | Bart kobber | Varmtvannsberedere, tørketromler | Oransje |
| 10/3 NM-B | 3 + Bakke | 10 AWG | Bart kobber | Elektriske serier, tung belastning | Oransje |
👉 Som diagrammet viser,alle standard NM-B-kabler inkluderer en jordleder, som sikrer sikkerhet på tvers av boliginstallasjoner.
Slik velger du riktig NM-B-kabel
Når du velger NM-B-ledning, bør du vurdere følgende faktorer:
- Nåværende kapasitet (ampere):I henhold til NEC – 14 AWG=15A, 12 AWG=20A, 10 AWG=30A.
- Kretsformål:14/2 for belysning, 12/2 for uttak, 10/2 eller 10/3 for høy-apparater.
- Antall dirigenter:Bruk /3-kabler når en 3-bryter eller flertrådskrets er nødvendig.
- Fargekoding:Den ytre kappen gir en rask visuell referanse for å unngå feil under installasjonen.
NM-B vs. andre vanlige ledningstyper
| Trådtype | Bakke inkludert | Miljø | Viktige fordeler | Typiske applikasjoner |
|---|---|---|---|---|
| NM-B | ✔ Ja (bart kobber) | Tørk innendørs | Selvstendig-jording, enkel å installere | Boligledninger |
| THHN | ✘ Nei | Rør, industriell | Varme-bestandig, fleksibel | Kommersiell/industriell distribusjon |
| UF-B | ✔ Ja | Direkte begravelse, våte steder | Fuktighetsbestandig-, utendørs-vurdert | Utendørs og under bakken |
| XHHW | ✘ Nei | Rør, industriell | Tykk isolasjon, høy varmetoleranse | Stor utstyrsstrømforsyning |
Fra denne sammenligningen skiller NM-B seg ut som det mest praktiske valget forbolig- og kommersielle innendørs ledninger, takket være den innebygde-jordingslederen.
