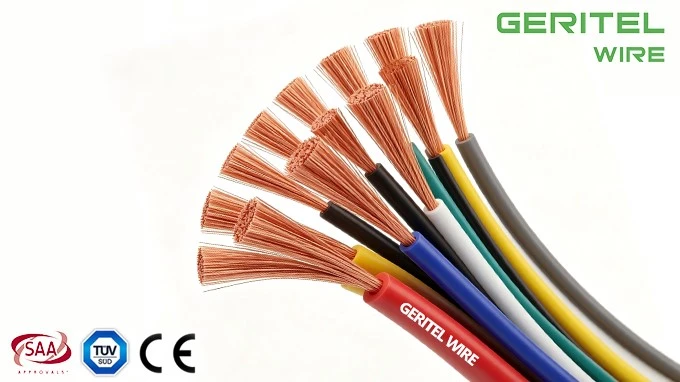

10mm2 H07V-K cable

PRODUKT REAL SHOT

H07VK 10mm2 wire

10 mm² panelledningskabel for beskyttet distribusjonsutstyr

Produsenter av bryterutstyr krever ofte fleksible enkelt-ledere for beskyttede forbindelser mellom brytere, buss-relaterte enheter, terminaler og tilleggsutstyr. H07V-K kan støtte10 mm² innvendig kabling i bryteranleggethvor det elektriske designet krever en klasse 5 kobberleder og passende 450/750 V isolasjon. Den fungerer også som strømfordelingsskaptråd i faste interne ruter som drar fordel av enklere bøying og terminering enn stive ledere. GERITEL WIRE kan koordinere fargeidentifikasjon, utskrift, spoleetiketter og eksportdokumentasjon. Som en fleksibel tavleleder bør H07V-K velges mot kretsstrøm, kapslingstemperatur, klemmekapasitet og gjeldende bryterutstyrsstandard.

PRODUKTSPESIFIKASJONER

07V-K 10mm2 cable

Søknader

PVC-panelledninger for bruk i bryterkontroll, relé- og instrumentpaneler til strømbryterutstyr og til formål som interne kontakter i likeretterutstyr, motorstartere og kontrollere.

SPESIFIKASJONER
Spenningsklasse Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturvurdering	Fast: -30 grader til +70 grader Bøyd: -5 grader til +70 grader
Minimum bøyeradius	Fast: 6 x total diameter
Dirigent	Klasse 5 fleksibel kobberleder
Isolasjon	PVC (polyvinylklorid)
Isolasjonsfarge	Rød, svart, blå, oransje, gul, hvit, grønn/gul, fiolett, rosa, grå, brun
STANDARDER	EN 50525-2-31, EN 60228 Flammehemmende i henhold til IEC/EN 60332-1-2 UV-bestandig

DIMENSJONER

NOMINELL TVERRSNITTAREAL mm²

	NOMINELL SAMLET DIAMETER mm²	NOMINELL VEKT kg/km
	NOMINELL SAMLET DIAMETER mm²	NOMINELL VEKT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTER

NOMINELL KRYSS DELAL OMRÅDE mm²	MAKSIMAL DIAMETER AV LEDER I LEDER mm	MAKSIMAL MOTSTAND PÅ LEDEREN VED 20 grader ohm/km
NOMINELL KRYSS DELAL OMRÅDE mm²	MAKSIMAL DIAMETER AV LEDER I LEDER mm	Vanlige ledninger
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISKE EGENSKAPER

NOMINELL KRYSS EKSJONSOMRÅDE mm²	REFERANSEMETODE A (VEDLEGGET I LEDNING I TERMISK ISOLERENDE VEGG ETC) Forsterkere		REFERANSEMETODE B (LUKKET I KANAL I VEGG ELLER INN TRUNKING ETC) Forsterkere		REFERANSEMETODE C (KLIPPET DIREKTE) Forsterkere		REFERANSEMETODE F (I FRI LUFT ELLER PÅ PERFORERT KABELBREFF ETC HORISONTAL ELLER VERTIKAL ETC) Forsterkere
							Rørende			Avstand med en diameter
							Rørende			2 kabler enkel-fase ACeller DC eller 3 kabler tre-fase AC flat
	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Tre-fase AC	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Tre-fase AC	2 kabler Enkelt-fase AC eller DC	3 eller 4Kabler Tre-Fase AC	2 kabler Enkeltfase AC eller DCflat	3 kabler Tre-fase ACflat	3 kabler Tre-fase ACtrefoil	Horisontal	Vertikal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFISERINGER

10mm2 flexible panel wire

10mm2 panel wire

EMBALLASJE

Rulle

Plastrulle

Liten tresnelle

SØKNAD

Industrielt kontrollpanel

Strømtilkobling for fornybar energi

Kobling av sentralbord

SAK

Adelaide Airport Sentralbord Oppgradering

Industriell hovedsentral kraftfordeling

Hovedsentralbord fleksibel erstatning av kabel

HVORFOR VELGE OSS

30År med erfaring
i én{0}}tjeneste

Dongguan Greater Wire & Cable Co., Ltd. er en profesjonell kabelprodusent i-kvalitet i Kina, som leverer sertifiserte elektriske kabelløsninger for bygg-, industri-, gruve-, energi- og infrastrukturprosjekter over hele verden.

Med en 30 000 m² fabrikk, 30 produksjonslinjer, erfarne ingeniører og et strengt kvalitetskontrollteam, tilbyr vi pålitelige, sporbare og kompatible kabelprodukter for internasjonale ingeniørapplikasjoner. Produktene våre støttes av sertifiseringer inkludert SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS og ISO.

Vi er forpliktet til sikkerhet, kvalitet, åpenhet og langsiktig-partnerskap. Fra råvareinspeksjon til ferdig produkttesting er hver batch nøye kontrollert for å sikre stabil ytelse og pålitelig prosjektbruk.

Større kabel --sertifisert kvalitet. Pålitelig forsyning. Engineering Verdi.

15K

Ferdige prosjekter

150+

profesjonelle ansatte

15K

fornøyde kunder

92+

priser og sertifikater

ANLEGGSUTSTYR

GLOBALE SERTIFISERINGER

H07V-K 10mm2 technical specification

KUNDEBILDER

10mm2 switchgear internal wire

INTERNASJONAL TRANSPORT

Sjøfrakt

Vi tilbyr pålitelige sjøfraktløsninger for store-volumsbestillinger. Varene dine er sikkert pakket og sendt i containere, noe som sikrer kostnadseffektiv-levering til havner over hele verden.

Luftfrakt

For raskere levering sikrer vår luftfrakttjeneste at produktene dine når internasjonale destinasjoner raskt, med forsiktig håndtering og full sporing underveis.

International Express

Trenger du hasteforsendelser? Vår internasjonale ekspresstjeneste leverer små til mellomstore bestillinger effektivt, og gir dør-til-dør-service med sann-sporing for trygghet.

SAMARBEIDSPARTNER

Vi ser etter en samarbeidspartner for å utvide virksomheten vår.

Hvordan samarbeide med oss?

Bare del kravene dine, motta vår profesjonelle løsning, bekreft prøver og nyt rask, pålitelig produksjon og verdensomspennende levering - å jobbe med oss er så enkelt.

Adressen vår

Bygning 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong-provinsen, Kina

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E-post

manager01@greaterwire.com

FAQ

Kan H07V-K brukes i tilgangskontrollpaneler-?

For interne panelstrøm- og relékretser kan H07V-K fungere som ledning for tilgangskontrollpanel. Data-,-kortleser eller kommunikasjonskretser på lavt-nivå bør bruke kabelen spesifisert av designeren av tilgangskontrollsystemet. For distributører kan GERITEL WIRE planlegge gjentatt levering etter farge og emballasjeformat, slik at lagerbeholdningen er enklere å administrere på tvers av ulike kundeapplikasjoner.

Kan H07V-K brukes i brannalarmpaneler?

H07V-K kan brukes sombrannalarmpanel intern ledningfor passende interne tilkoblinger, men det er ikke en-brannsikker krets-integritetskabel. Ekstern levetid-sikkerhetskretser må oppfylle brannalarmsystemets nødvendige kabelstandard. GERITEL WIRE bruker innkommende-materiale og ferdige-kvalitetskontroller og kan diskutere tilgjengelige inspeksjonsposter eller prosjektdokumentasjon for den bestilte konstruksjonen.

Kan H07V-K installeres i offentlige bygninger?

Kravene til offentlige bygningspaneler inkluderer ofte hensyn til røyk, halogen og HLR. Standard PVC H07V-K kan være akseptabelt på enkelte beskyttede utstyrsplasser, mens LSZH-alternativer kan være å foretrekke der brannstrategien krever det. Der sertifisering er viktig, kan GERITEL WIRE sjekke det nøyaktige sertifikatomfanget for det bestilte produktet i stedet for å stole på et generelt godkjenningskrav på merkevare-nivå.

Kan H07V-K brukes som jordledning?

Ja, H07V-K jordledning brukes vanligvis som en fleksibel beskyttelsesleder når riktig grønn/gul identifikasjon, tverrsnitt og installasjonsmetode er spesifisert. Jordingsdesign må følge lokal standard. GERITEL WIRE kan støtte OEM-identifikasjon og privat-merkeemballasje når merking og samsvarskrav er bekreftet før produksjon.
