Class 5 copper wire for electrical equipment internal wiring

PRODUKT REAL SHOT

300/500V wire for electrical equipment internal wiring

internal wiring cable for electrical equipment internal wiring

single core flexible wire for electrical equipment internal wiring

H05V-K wire for electrical appliance internal wiring

fleksibel relépanelkabel Bygget for organisert intern elektrisk montering

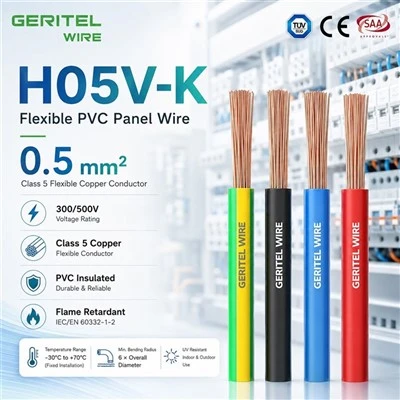

H05V-K bruker en fin-trådet klasse 5 kobberleder med PVC-isolasjon for reléskap, mellomliggende relépaneler og kontrollgrensesnittbokser. Denne siden er rettet mot søk etterH05V-K-relékabling, enkeltkjernes kontrollledning og fintrådet panelkabel samtidig som den tekniske produktdefinisjonen holdes konsistent. fleksibilitet gjør det lettere å kle korte løp rent mellom reléer, terminaler og kontrollenheter. Ledningen er beregnet for egnet fast eller beskyttet intern bruk, så endelig valg bør følge utstyrstegningen, spenning, installasjonsmetode og lokale regler. GERITEL WIRE kan bekrefte konstruksjon, farge og pakkedetaljer før volumproduksjon.

PRODUKTSPESIFIKASJONER

H05V-K cable for electrical appliance internal wiring

Søknader

PVC-panelledninger for bruk i bryterkontroll, relé- og instrumentpaneler til strømbryterutstyr og til formål som interne kontakter i likeretterutstyr, motorstartere og kontrollere.

SPESIFIKASJONER
Spenningsklasse Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturvurdering	Fast: -30 grader til +70 grader Bøyd: -5 grader til +70 grader
Minimum bøyeradius	Fast: 6 x total diameter
Dirigent	Klasse 5 fleksibel kobberleder
Isolasjon	PVC (polyvinylklorid)
Isolasjonsfarge	Rød, svart, blå, oransje, gul, hvit, grønn/gul, fiolett, rosa, grå, brun
STANDARDER	EN 50525-2-31, EN 60228 Flammehemmende i henhold til IEC/EN 60332-1-2 UV-bestandig

DIMENSJONER

NOMINELL TVERRSNITTAREAL mm²

	NOMINELL SAMLET DIAMETER mm²	NOMINELL VEKT kg/km
	NOMINELL SAMLET DIAMETER mm²	NOMINELL VEKT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTER

NOMINELL KRYSS DELAL OMRÅDE mm²	MAKSIMAL DIAMETER AV LEDER I LEDER mm	MAKSIMAL MOTSTAND PÅ LEDEREN VED 20 grader ohm/km
NOMINELL KRYSS DELAL OMRÅDE mm²	MAKSIMAL DIAMETER AV LEDER I LEDER mm	Vanlige ledninger
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISKE EGENSKAPER

NOMINELL KRYSS EKSJONSOMRÅDE mm²	REFERANSEMETODE A (VEDLEGGET I LEDNING I TERMISK ISOLERENDE VEGG ETC) Forsterkere		REFERANSEMETODE B (LUKKET I KANAL I VEGG ELLER INN TRUNKING ETC) Forsterkere		REFERANSEMETODE C (KLIPPET DIREKTE) Forsterkere		REFERANSEMETODE F (I FRI LUFT ELLER PÅ PERFORERT KABELBREFF ETC HORISONTAL ELLER VERTIKAL ETC) Forsterkere
							Rørende			Avstand med en diameter
							Rørende			2 kabler enkel-fase ACeller DC eller 3 kabler tre-fase AC flat
	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Tre-fase AC	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Tre-fase AC	2 kabler Enkelt-fase AC eller DC	3 eller 4Kabler Tre-Fase AC	2 kabler Enkeltfase AC eller DCflat	3 kabler Tre-fase ACflat	3 kabler Tre-fase ACtrefoil	Horisontal	Vertikal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFISERINGER
